夏休みの工作 完成・申請

（つづき）

基板を取り付けるには，スペーサで基板がAltois缶とショートしないようにすべきだが，スペーサを入れたら，水晶振動子が蓋とあたってしまったので，ビニールシートを敷いて缶の底に直付け．

逆流防止のダイオードのリード線が太くて，基板の穴に入らない．ハンダを盛って取り付けた．

アンテナコネクタへは，基板から細いシールド線でつなぐのだが，コネクタと基板がものすごく近いので，余った抵抗などの太いリード線で直結．

配線終了．

FT-817 と鳴き合わせ．
Rock-Mite 40 にダミーロードをつけて，送信．

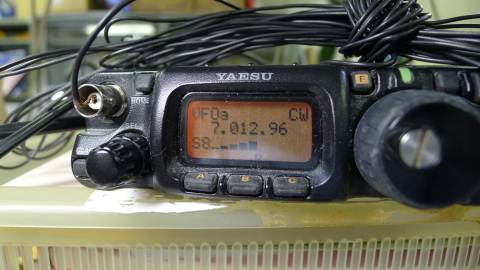

FT-817 では，7012.96kHz でゼロインできた．

この周波数で，今度は FT-817 にダミーロードをつけて送信．

出力はパソコンのスピーカーからｗ．

トーン周波数は 800Hz くらいだった．（ピーピー）

説明を見ると，スイッチを押すともうひとつの周波数が選べるようで，もう一つは7013.38KHz でゼロインした．このときのトーン周波数は 400Hz くらい．（ポーポー）

とりあえず，完成したので，総務省の電子申請から，送信機系統図

を添付した申請書を作り，そのファイルでTSSに保証申請し，手数料を振り込んだ．

来月くらいには，使えるようになるかな．
